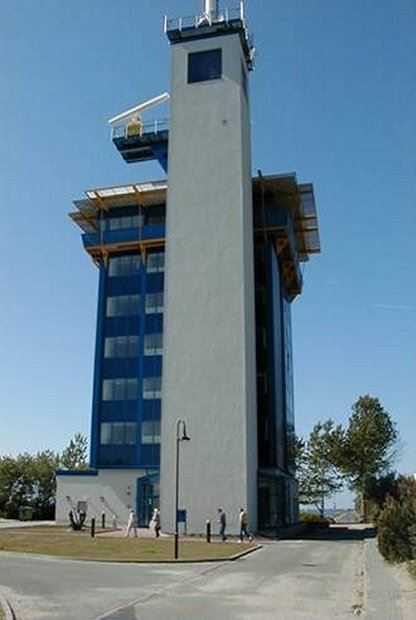

Verkehrsleitzentrale Ostsee Warnemünde

Kunde: Wasser- und Schifffahrtsverwaltung Stralsund

Die bestehende Verkehrsleitzentrale Warnemünde wurde im Zuge von Umbaumaßnahmen modernisiert. Von der Verkehrsleitzentrale aus sind eine Vielzahl von technischen Anlagen wie z.B. diverse Schifffahrtzeichen (Leuchttürme, Richtfeuer usw.) und UKW- Funkanlagen zu bedienen sowie deren Betriebszustände zu überwachen. Darüber hinaus werden diverse Randinformationen wie z.B. meteoreologische Daten wie Wind-, Sicht- und auch Wasserstände benötigt. Die Verkehrszentrale koordiniert den Seeverkehr auf der Ostsee im Bereich Warnemünde, Stralsund, Karlshagen, Stubbenkammer und Timmendorf. An diesen Standorten befinden sich jeweils UKW-Funkanlagen mit unterschiedlichen Kanälen. Die Verkehrszentrale übermittelt dem Seeverkehr über diese Funkanlagen alle wichtigen Daten, die für einen reibungslosen Schiffsverkehr notwendig sind.

Systemkonfiguratuion

• Leitsystem: WinCC auf 5x PC im Parallelbetrieb

• Server: SPS S7-416

• Bussystem: Profibus DP, MPI, Ethernet

• Systemkopplung: SINAUT ST7

• Audiokreuzschiene Fabrikat Komtech

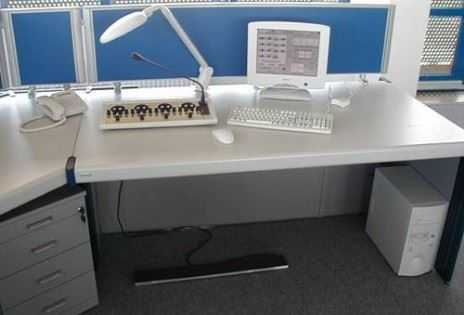

Für jeden Arbeitsplatz ist ein Personalcomputer (PC) zur Bedienung und Beobachtung sowie eine Besprechungseinheit vorgesehen. Die Besprechungseinheit ist in Pultform realisiert. Sie besitzt 4 integrierte Lautsprecher für die Funkanlagenstandorte Warnemünde, Stralsund, Karlshagen und Stubbenkammer. Mit diesen Lautsprechern kann man die 4 UKW- Funkkanäle des jeweiligen Standortes mithören. Zur Kommunikation mit den Teilnehmern besitzt jedes Pult ein Schwanenhalsmikrofon sowie Anschlussbuchsen für ein Kopfgeschirr. Das Kopfgeschirr übernimmt bei seiner Anschaltung die Funktionen der Lautsprecher sowie des Schwanenhalsmikrofons. Zur Freischaltung des Mikrofonsignals und der Kanalfreigabe ist ein Taster auf dem Pult und ein Fußtaster am Boden vorgesehen.
