Kunde: Wasser- und Schifffahrtsamt Brandenburg

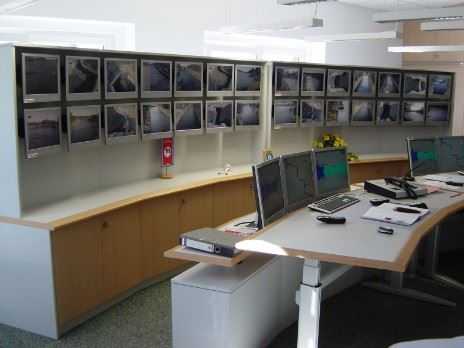

Beim WSA Brandenburg wurde eine Leitzentrale (LZ) für die Fernbedienung von 5 Schleusen an der Unteren Havelwasserstraße UHW und der zugeordneten 5 Wehre aufgebaut. Der Aufbau der Leitzentrale erfolgte im Gebäude des Außenbezirkes Rathenow.
Von der Leitzentrale aus werden alle angeschlossenen Schleusen fernbedient. Für die Überwachung und Fernbedienung der Schleusen wurde für jede Schleuse eine Kameraanlage installiert. Jede Schleuse wurde dafür mit 7 Kameras an verschiedenen Standorten
ausgestattet. Davon entfallen 4 Kameras auf das Oberhaupt und 3 Kameras auf das Unterhaupt. Mit ihnen kann die gesamte Schleusenkammer und der Vorhafenbereich der Schleuse eingesehen werden. Um mit der Schifffahrt in Kontakt zu treten,
wurde eine Audioanlage installiert. Die Verkehrsregelung der Schleuse geschieht mit Lichtsignalen.
Bevor die angeschlossenen Schleusen mit der LZ Rathenow verbunden werden konnten, mussten diese für die Anbindung instandgesetzt und vorbereitet werden. Im Zuge dieser Maßnahme wurden die elektrotechnische Ausrüstung, sowie die Audio- und Videoanlage der Schleusen erneuert.
Dabei wurden u.a. die vorhandenen freiprogrammierbaren Steuerungen – gegen moderne S7-300 Steuerungen ausgetauscht und die Programmierung, unter Berücksichtigung des Anschlusses an die LZ Rathenow, dem neuen Zustand angepasst.
Netzwerk und Visualisierungssystem

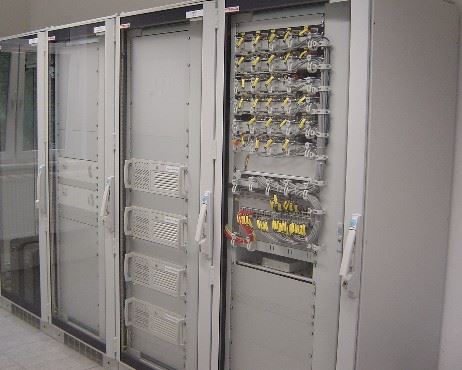

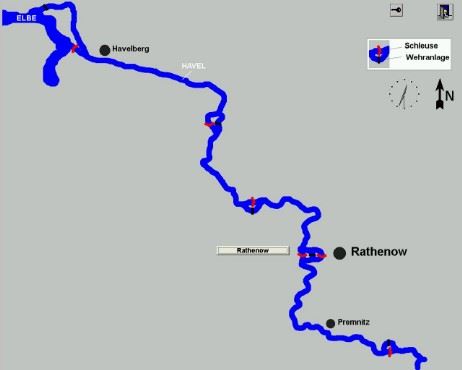

Um die angeschlossenen Schleusen fernbedienen zu können mussten diese erst einmal mit der Leitzentrale und untereinander kommunizieren. Dazu wurde in der LZ Rathenow und auf den Schleusen und Wehren ein IPv4 basiertes Ethernet Netzwerk eingerichtet. Die Verbindung zwischen den Subnetzen erfolgt über CIDR fähige Ethernet Router. Als Visualisierungssystem wurde WinCC eingesetzt und ein Client-Server-System aufgebaut.
Über die Clientarbeitsplätze in der Leitzentrale können somit alle angeschlossenen Schleusen und Wehren bedient werden.
Netzwerk und Visualisierungssystem
• Schleuse Bahnitz / Schlauchwehr Bahnitz
• Hauptschleuse Rathenow / Wehranlage Mühlenarm Rathenow (zweifeldrige Fischbauchklappen)
• Schleuse Grütz / Wehr Grütz (Nadelwehr mit elektrisch gesteuertem Schützenwehr)
• Schleuse Garz / Wehr Garz (Nadelwehr mit elektrisch gesteuertem Schützenwehr)
• Schleuse Havelberg / Wehrgruppe Quitzöbel bestehend aus Durchstichwehr (2-feldriges Schützenwehr), Altarmwehr (1-feldriges Schützenwehr)
